产品概述

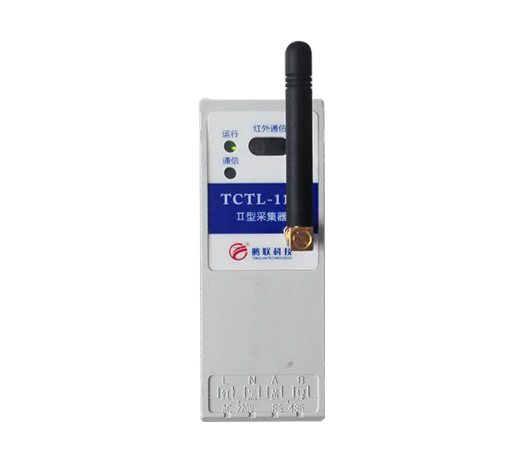

TCTL-1100型采集器是烟台腾联科技有限公司在已有采集器的基础上研发的一款安装简便、价格低廉、功能强大的采集器。它是以计算机应用技术、现代通信技术、微功率无线技术为基础的信息采集、处理系统。通过RS485接口采集水、气、电、热表数据,并采用LoRa无线技术通过组网方式或载波技术进行数据传输。符合Q/GDW1375.3 《电力用户用电信息采集系统型式规范 第3部分:采集器型式规范》与Q/GDW1374.2 《电力用户用电信息采集系统技术规范 第2部分:集中抄表终端技术规范》。
产品功能
● 命令转发:可实时转发集中器对表的各种操作命令,支持的通信规约有CJ/T-188,DLT-645,多用户电表等多种协议
● 隔离及扩容:由于RS485通信芯片的节点能力有限(一般<256),在集中器与电表之间加装采集器可实现扩容功能,
即集中器可以带更多的表计,同时可以起到通信隔离作用
● 协议转换(扩展功能):采集器作为联系集中器和多功能表的桥梁,可以实现协议转换功能,提高整个抄表系统的兼容性。
● 频率范围:10Hz~150Hz
● 大气压力: 63.0kPa~108.0kPa(海拔4000m及以下)。
● 工作电源额定值及允许误差:工作电源额定电压:220V/380V,允许偏差20%~+20%;频率:50Hz,允许偏差6%~+2%。
● 功率消耗:在非通信状态下,采集器消耗的视在功率应不大于5VA、有功功率应不大于3W;采集器消耗的视在功率应不大于15VA、有功功率应不大于10W
性能特点
● 采用工业级处理器,采集器运行可靠;
● 支持多种通讯方式:上行支持LoRa无线、红外,下行支持RS485
● 无线传输采用组网模式。该通讯方式具有优异的网络自愈性、稳定性和极佳的数据吞吐量,其组网速度耗时为零
● 带载能力:RS485通信口可带载64块表
● 采集器电磁兼容性能优良,能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰,且具有较强的温度自适应范围,各电路模板块采用软、硬件看门狗电路及复位电路,采集器运行安全可靠且易于维护。
● 结构简单,施工方便。
● 密封设计,PVC防水阻燃材料,壁挂式结构、体积轻巧、安装方便。
